PLC XBC-DR20SU 테스트회로

유튜브에서 서동남 님 채널의 방송을 보고 따라서 만들어 봤습니다.



https://www.youtube.com/watch?v=dk8t2OwgdQY



기본적인건 똑같이, 대신 컨트롤박스는 비싸니까 그냥 버튼을 나사못과 케이블 타이로 고정시켜놨습니다.

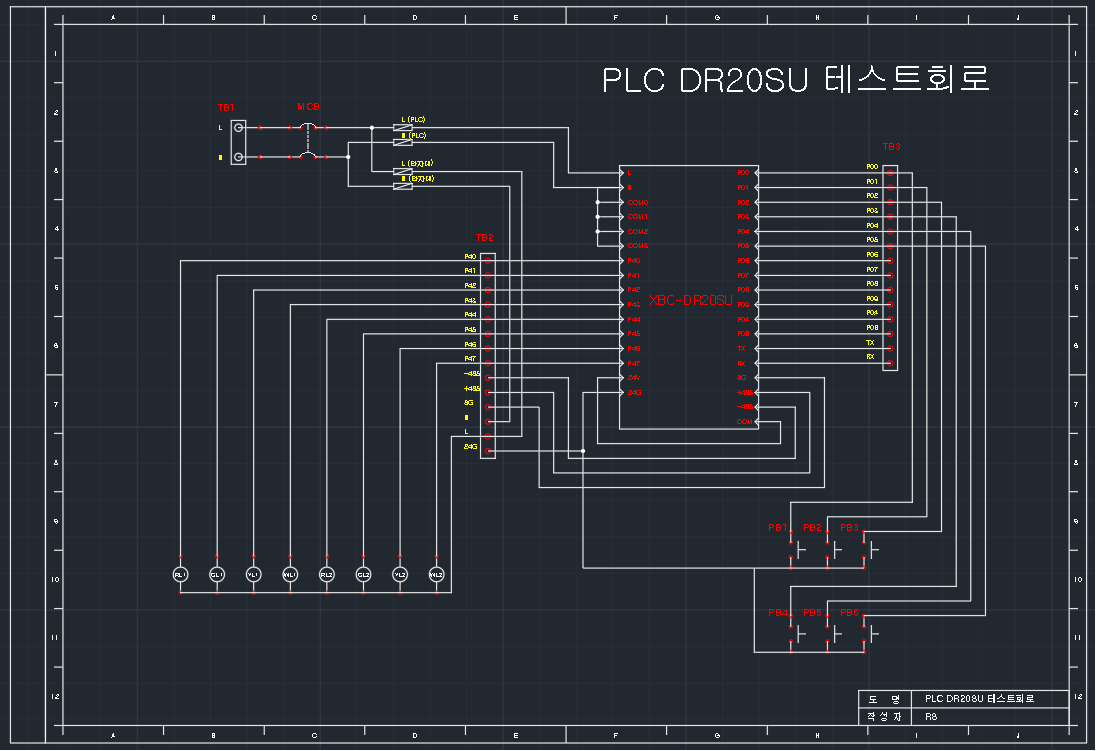

회로도입니다.

PLC테스트회로.dwg

0.06MB







PLC는 LS산전의 XBC-DR20SU 입니다.

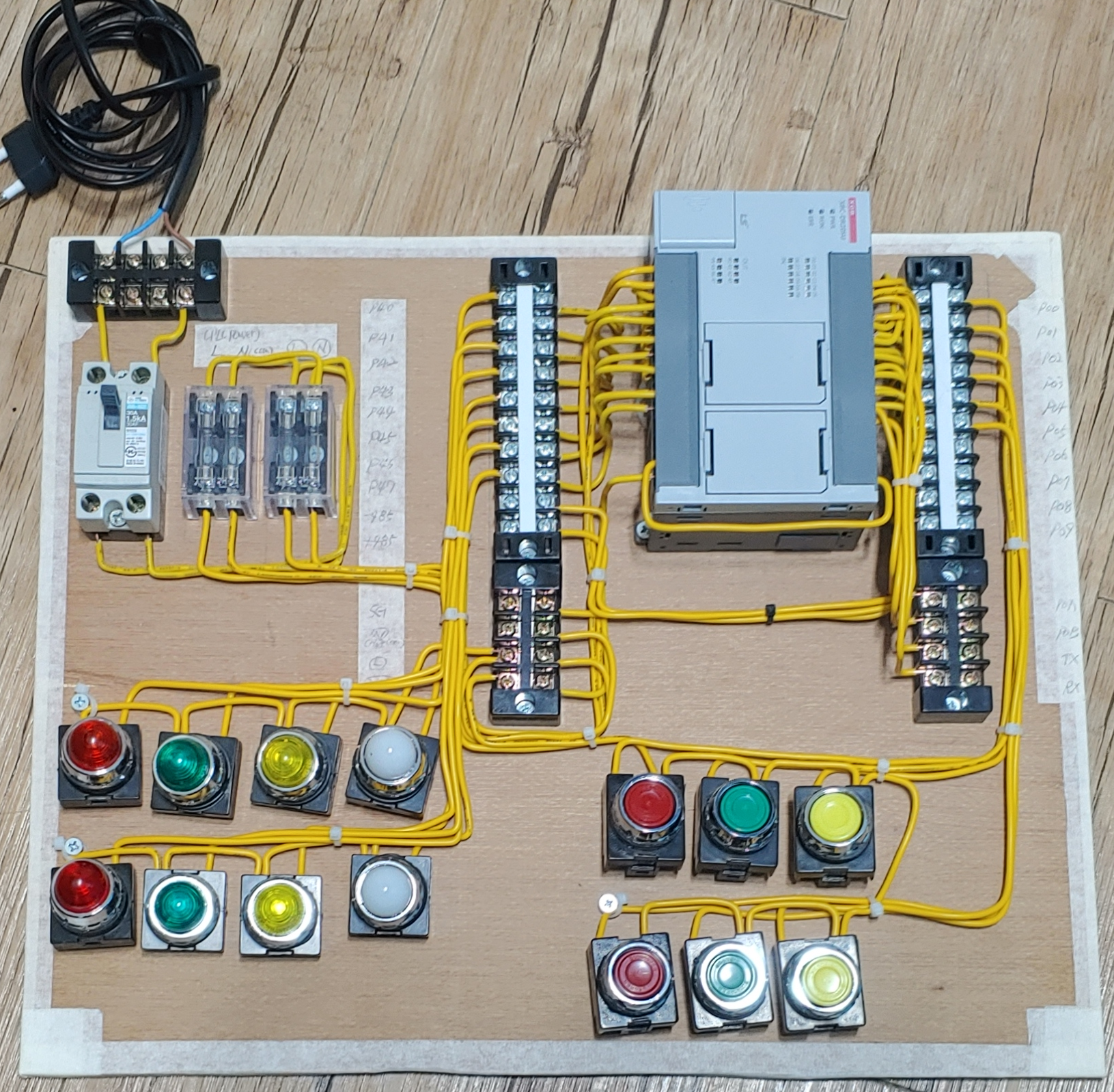

제어판용 합판은 처음은 450x500짜리 사다가 썼는데 공간이 좀 남길래 살짝 잘라서 썼습니다.

가시 찔릴까 봐 모퉁이는 종이테이프로 마무리했습니다.

단자대를 14p로 해야 됐었는데.. 제가 이걸 만들려고 부품 알아볼 때 가장 싸게 파는 곳에서 14p만 품절 상태여서 원래 가지고 있던 4p단자대를 붙여서 14p로 사용했습니다.



부품명	단가	개수	가격
PLC XGB XBC-DR20SU	215000	1	215000
파이롯트램프 DS-PL 적색	2000	2	4000
파이롯트램프 DS-PL 황색	2000	2	4000
파이롯트램프 DS-PL 녹색	2000	2	4000
파이롯트램프 DS-PL 백색	2000	2	4000
푸시버튼스위치 DS-PB 적색	2400	2	4800
푸시버튼스위치 DS-PB 녹색	2400	2	4800
푸시버튼스위치 DS-PB 황색	2400	2	4800
휴즈홀더 BOX 2P	2000	2	4000
고정식단자대 4P	1200	3	3600
고정식단자대 10P	2000	2	4000
배선용차단기 2P30A JSB-3022	3000	1	3000
제어함 합판  450 X 500 X 9T	5000	1	5000
HIV 1.5SQ 단선 약 30M	6000	1	6000
총액			271000



plc값 빼고는 대략 6만 원 정도 더 들어갔네요.



보통 ls plc테스트할 때 시뮬레이터를 많이 씁니다만, 그게 뭔가 좀 동작하는데 렉도 있는 것 같고 버튼 여러 개 동시에 눌러보기 라던가 테스트해보는 것도 곤란해서 말입니다.

이걸로 테스트하면 아무래도 좀 더 편하게 할 수 있습니다. 돈은 뭐.. 어느 정도 들어가지만요. 시간도 들어가고.





간단한 구동영상을 첨부해봅니다.



4명의 퀴즈 참가자가 있고, 사회자가 있습니다.

참가자에게는 버튼 1개, 램프 1개가 주어지고 사회자에게는 램프 4개와 버튼 1개가 주어집니다.



참가자는 문제를 풀려면 버튼을 남들보다 먼저 눌러야 됩니다. 버튼을 누르면 자기 앞에 있는 램프가 "나는 문제를 풀겠다"라는 의사를 표현했다는 뜻으로 점등됩니다. 동시에 사회자 앞에 있는 4개의 램프 중에 버튼을 누른 참가자에 해당되는 램프가 반짝입니다.



여러 명의 참가자가 거의 동시에 버튼을 누를 경우, 먼저 누른 참가자에 해당되는 사회자 앞의 램프가 반짝입니다. 사회자는 참가자를 지목하여 문제를 풀게 하고, 주어진 버튼을 눌러 모든 램프를 초기화시킵니다. 그리고 시퀀스는 다시 처음부터 돌아갑니다.



라는 프로그램입니다.
