전기 시퀀스 회로 기호 CAD 블록화 파일

ESS를 어떻게든 계속 사용할 방법이 없을까 고민해봤는데

끝내 90일 이후에도 계속해서 사용할 방법은 없더군요.





아주 우수한 프로그램은 아니라도, 가벼우면서 시뮬레이트도 잘 되는 프로그램이라 써보고 싶은데..





시퀀스 회로 설계하시는 분들이 왜 굳이 오토캐드로 회로를 그리시는지 알 거 같습니다.

적당한 프로그램이 없어요...-_-;;





좌우지간 ESS는 잠깐 모르는 회로 그려서 돌려보는데나 쓰고,

나중에 설계할때는 CAD로 해야겠다 싶어서 ESS의 각 시퀀스 회로 요소들을 CAD 파일로 빼왔습니다.

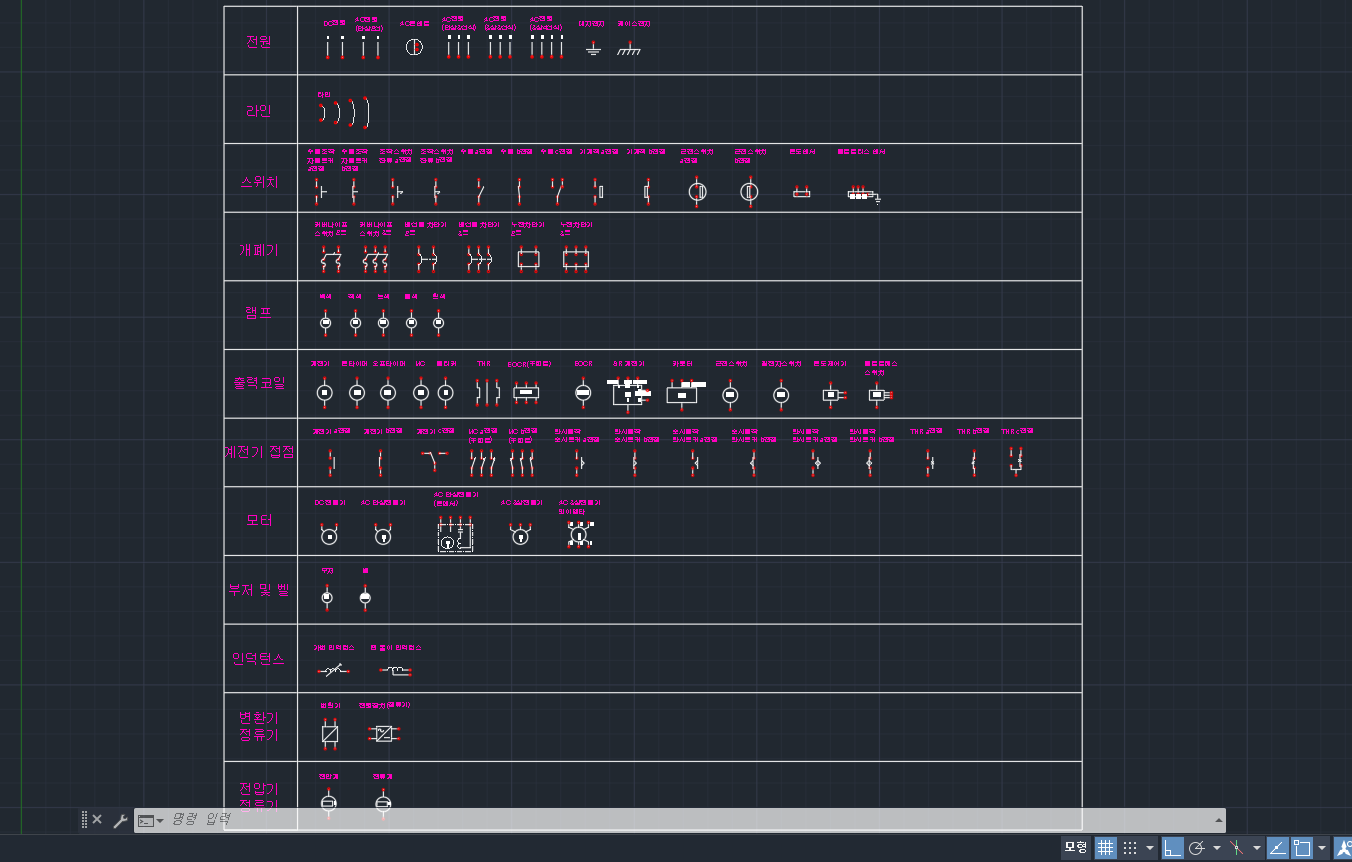

파일에는 각각 카테고리에 해당되는 기호들이 블록화 되어 있습니다.

블록 번호 매겨질때 확인해보니 대략 70여 개 되네요.

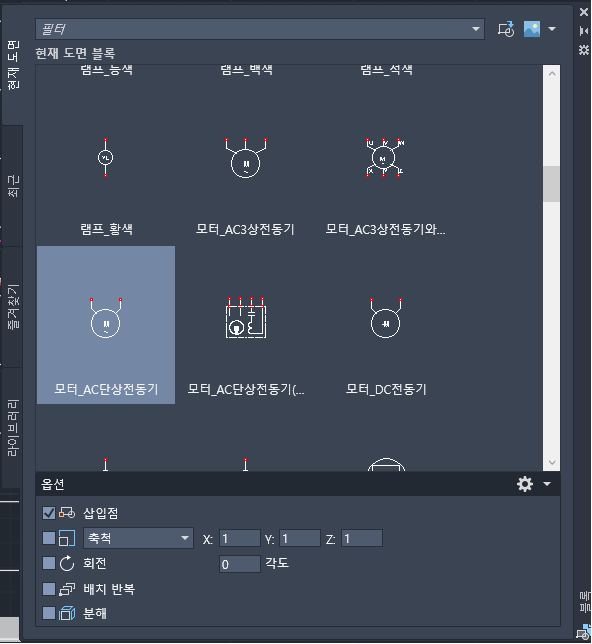

캐드에서 i 를 치면 블록 삽 입창을 띄울 수 있으며,

이 파일안에 있는 각 블록들은 카테고리_요소 이름 식의 블록 이름을 바꿔놨습니다.



블록을 불러오실때 옵션 맨 아래에 분해라는 곳을 체크하시고 불러오시면 블록이 아닌 선들의 집합체

로서 불러오실 수도 있습니다.

그렇게 해서 그냥 카피 & 페이스트 하는 것을 선호하시는 분도 있죠.







캐드에서 rename을 누르시면 블록이름을 수정하실 수 있습니다.



불러온 블록을 더블클릭하시면 블록자체를 수정하실 수도 있죠.







이제 막 전기기능사를 따고 시퀀스회로를 좀 그려보고 싶으신 분이 쓰시기에 적당할 거 같아서

올려봅니다.





ESS 시퀀스 부품.dwg

0.10MB
